Inverter de putere de undă sinusoidală pură

Numărul modelului: PS-600DAR

1. scurt

Invertorul nostru de putere este un instrument avansat de conversie a puterii și vă poate furniza putere AC convertită din sursa de energie DC. Nu numai că poate fi utilizat în mașini, nave și camping, dar, de asemenea, poate fi utilizat în situații de urgență atunci când nu mai este electricitate.

Pentru a utiliza invertorul în mod eficient și sigur, vă rugăm să îl instalați și să îl utilizați în mod corespunzător. Vă rugăm să citiţi cu atenţie instrucţiunile înainte de instalarea şi utilizarea aparatului.

2. Avertizare și siguranță

1) Citiți manualul înainte de a-l utiliza și păstrați-l pentru referință viitoare.

2) Păstrați departe de soare, sursă de încălzire, umiditate sau mediu umed

3) Cazul invertorului se va încălzi în timpul funcționării, vă rugăm să păstrați departe de materialul care nu poate suporta temperaturi ridicate, cum ar fi haine, sac de dormit și covor.

4) Invertorul nostru de putere este conceput pentru a fi utilizat cu sistemul electric de sol negativ! Nu utilizați cu sisteme electrice de sol pozitive (automobilele moderne, RV-urile, camioanele și barcile sunt sol negativ).

5) Nu demontați unitatea aleatoriu, poate provoca incendiu sau șoc electric.

6) Păstrați invertorul departe de copii și nu le lăsați să se joace cu unitatea.

7) Invertorul de putere va ieși putere AC ca putere de utilitate, vă rugăm să tratați terminalul de ieșire la fel de atent ca priza AC de acasă. Nu puneți alte lucruri în terminalul de ieșire, cu excepția prizei aparatului electric. Va aduce pericol sau incendiu dacă se utilizează în mod greșit.

8) Deconectați bateria și invertorul dacă unitatea nu este în uz.

3. Specificații
4. Utilizarea controlului avansat al microprocesorului
5. răcire inteligentă: ventilatorul începe să funcționeze atunci când puterea de sarcină este mai mare decât 100w, nu funcționează atunci când nu există sarcină sau sarcină mică.
6. Cu priză USB, care poate alimenta dispozitivul portabil cu port USB.
7. Intervalul de tensiune de intrare: 10-15V DC (putere nominală 12VDC
8. Tensiunea de ieșire: 220V-240V AC, 50Hz
9. formă de undă de ieșire: undă sinusoidală pură (THD ≤3%).
10. putere continuă: 600W
11. putere de supratensiune: 1200W
12. Eficiență: 90%
13. Ieșire USB: 5 VDC Max.1A
14. Închiderea supratensiunii de intrare: 15VDC ± 0,5V
15. Închidere sub-tensiune de intrare: 9.5VDC ± 0.5V
16. alarmă sub-tensiune de intrare: 9.8VDC ± 0.3V
17. Protecție de temperatură: 65 ± 5 ℃
18. Protecție de supraîncărcare: 660W ± 60W
19. Nu curenți de sarcină: 0,7A
20. Sigurantă: Sigurantă auto 40A * 2
21. Temperatura de lucru: 0 ~ 40 ℃
22. Temperatura de stocare: -10 ~ 45 ℃

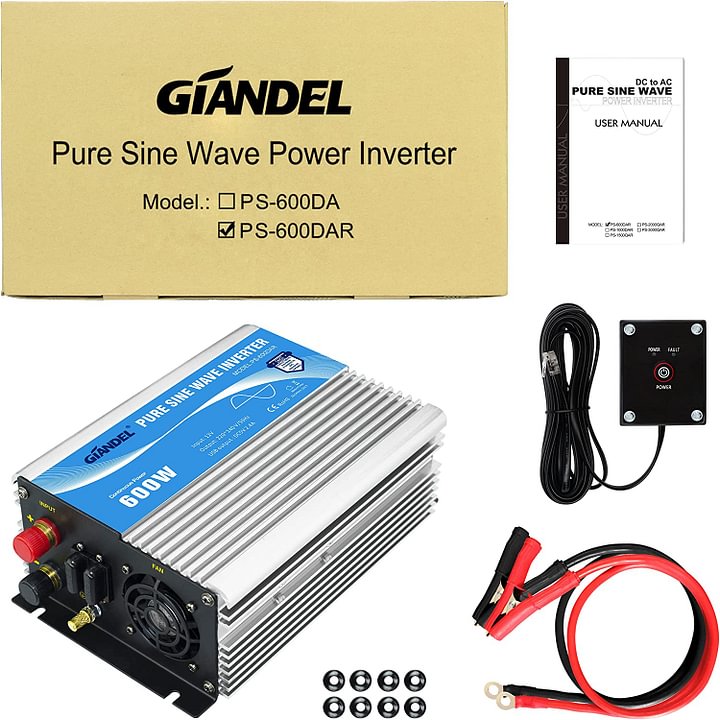

23. Lista pieselor
24. Panoul din spate

1) Terminale de intrare DC (+)

2) Terminale de intrare DC (-)

3) Fan de răcire

4) Terminalul de împământare

5) Titularul siguranței

2. Panoul frontal

1) comutator de alimentare

2) priză AC

3) Indicatorul de putere

4) Indicatorul de eșec

5) Interfața de comandă la distanță cu sârmă

6) Port USB

3. Gaură de montare
4. cutie de comandă de la distanță

1) Indicatorul de putere

2) comutator de putere

3) Interfața de comandă la distanță cu sârmă

4) Cablu de la distanță

5. Instrucții de instalare
6. Poziția de montare

În primul rând, asigurați-vă că există suficient spațiu pentru a instala invertorul, în timp ce locația de instalare trebuie să îndeplinească următoarele cerințe:

 (1) Uscare: Păstrați invertorul departe de apă sau orice alt lichid care picură

 (2) răcire: să poată funcționa la temperatura mediului la 0-40 ℃, de preferință la 10-25 ℃, la temperatura cât mai scăzută posibil în acest interval

 (3) bine ventilat: păstrați o anumită distanță cu toate părțile invertorului pentru a evita blocarea orificiilor de ventilație ale produsului.

 (4) Curat: Nu instalați produsele în locația cu praf, ciopuri de lemn sau alte particule, altfel particulele implicate în interiorul produsului atunci când ventilatorul de răcire funcționează, ceea ce trebuie să afecteze funcționarea normală.

 (5) Inverterele și bateriile, atunci când sunt conectate, vor produce arcuri sau scântei, astfel încât nu ar trebui să fie în jurul obiectelor inflamabile, cum ar fi benzina, alcoolul etc.

2.Instalarea invertorului

Înșurubat cu 4 șuruburi invertorul în siguranță pe platforma stabilă care poate susține produsul greu, cum ar fi podeaua, masa sau montarea cu suport deoarece unitatea este mare putere și destul de greu.

3. Instalarea casetei de telecomandă

1) Deschideți partea de sus a cutiei de la distanță.

2) Fixați caseta de telecomandă de jos în poziție, cum ar fi un perete, desktop.

3) Instalați înapoi acoperirea superioară a cutiei de la distanță.

4) Puteți atârna cutia de control în perete cu 2 șuruburi de la o distanță de 40mm.

5) Bine conectat cutia și invertorul cu cablul de telecomandă.

Notă: produsul poate fi, de asemenea, utilizat individual ca un inversor normal de unde sinusoidală pură fără un telecomand.

6. Utilizare
7. Cum să utilizați invertorul

1) Verificați tensiunea de ieșire și capacitatea bateriei pentru a vă asigura că este aplicabilă cerințelor produsului.

2) Conectați bateria și cablul DC al invertorului și asigurați-vă că polaritatea nu este inversată și bine conectată.

3) Apăsați mult comutatorul invertorului sau al telecomandului pentru mai mult de 0,5 secunde și mai târziu lăsați-l să meargă, dacă indicatorul mai luminos pe invertor sau pe cutia telecomandului este pornit, înseamnă că invertorul începe să funcționeze în mod normal. Această metodă poate evita pornirea eficientă a unității din cauza interferențelor sau a oricăror erori.  (Comutarea "ON" pentru a alimenta pe PS-600DA)

4) Opriți aparatele electrice și conectați aparatul electric la priza de ieșire AC a invertorului. Și apoi porniți aparatul electric pentru utilizare.

5) Ventilatoarele de răcire din interiorul invertorului nu funcționează până când puterea de încărcare ajunge la aproximativ 200 de watți.

6) Opriți invertorul și telecomanda pentru a înceta să funcționeze. În acel moment, luminile indicatore atât din invertor, cât și din telecomandă sunt oprite. Invertorul nu descărcă bateria atunci când este oprit.

2.Cum să utilizați priza USB

Prisa USB poate oferi tensiune stabilă 5V DC; curentul maxim este de 1000MA, care poate furniza direct putere pentru dispozitivul portabil cu port USB.

7. Folosind timpul bateriei

Timpul de utilizare a bateriei depinde de capacitatea bateriei (AH) și de puterea sarcinii conectate (W), metoda de calcul este: Timpul (ore) = capacitatea bateriei (AH) x tensiunea de ieșire a bateriei (V) x rata de eficiență ÷ puterea electrică de utilizare (W)

Cum ar fi inversorul de intrare DC de 12V folosește bateria de 12V, dacă capacitatea bateriei este de 200AH și în acest moment inversorul conduce sarcina de putere de 600W, rata de eficiență este de 90% atunci când bateria este plină, în conformitate cu formula de mai sus, timpul de utilizare a bateriei = 200 (AH) x12 (V) X0.9÷600 (w) = 3.6 (oră). Aceasta înseamnă că bateria poate fi folosită timp de 2,16 ore.

8. Cu tehnologie de pornire moale

Creșterea treptată a tensiunii în timpul pornirii invertorului. Acest lucru poate elimina toate opririle din cauza curenților ridicați de pornire, ceea ce poate face pornirea mai ușoară din cauza sarcinilor inductive mari.

Vă sugerăm să porniți mai întâi sarcinile inductive mari, cum ar fi uneltele electrice și sarcinile capacitive și mai târziu să porniți invertorul. Începutul soft funcționează.

9. Forma de undă de ieșire

Forma de undă de ieșire pentru acest invertor este Pure Sine Wave, care este mult mai pură decât cea de la electricitatea AC furnizată de utilități; undă sinusoidală pură este aplicabilă în

O mulțime de sarcini, cum ar fi adaptorul liniar, alimentația de comutare, transformatorul, motorul și așa mai departe.

În comparație cu forma de undă modificată, pentru sarcini inductive, cum ar fi frigider și ventilatoare electrice, forma de undă sinusoidală pură poate îmbunătăți factorul de putere și raportul de utilizare a bateriei și poate reduce în mod eficient zgomotele de lucru ale aparatelor. Pentru sarcinile capacitive, cum ar fi adaptorul laptopului, unda sinusoidală pură poate scădea curentul de presiune la lucru și reduce interferențele pentru a crește fiabilitatea și durata de viață a produsului.

10. Funcția de protecție

1) Sub alarmă de tensiune:

Când tensiunea DC de intrare este mai mică de 9,8V, buzzerul sună intermitent pentru a reaminti că invertorul va intra în protecția sub tensiune în curând. Vă notifică pentru a salva datele dacă utilizați un computer.

2) Sub protecție de tensiune:

Invertorul se va opri automat atunci când tensiunea DC de intrare este mai mică de 9,5V. Sonetul buzzer sună continuu și lumina verde este oprită, lumina roșie aprinsă. Vă rugăm să opriți invertorul și să reîncărcați bateria înainte de a o folosi din nou.

3) Protecție de supratensiune:

Invertorul se va opri automat atunci când tensiunea DC de intrare este mai mare de 15V. Sunetul buzzer continuu și lumina verde este oprită, lumina roșie aprinsă. Vă rugăm să opriți invertorul și să ajustați tensiunea de intrare la intervalul permis înainte de a-l folosi din nou.

4) Protecție de supraîncărcare:

Invertorul se va opri automat și buzzerul sună continuu atunci când puterea de sarcină este mai mare decât puterea nominală. Închideți invertorul și utilizați-l din nou după ce ați îndepărtat sarcina redundantă.

5) Protecție de scurt circuit:

Ieșirea AC va fi închisă automat atunci când scurtcircuit. Se resetează după ce problema este rezolvată.

6) Protecție termică:

Unitatea se va încălzi în timpul funcționării. Dacă temperatura este mai mare de 65°C, invertorul se va opri automat. Apoi sunetul buzzer continuu și lumina verde este oprită, lumina roșie este aprinsă. Vă rugăm să opriți invertorul și să continuați să îl utilizați după ce invertorul se răcește la temperatura normală în mod natural. Între timp, utilizatorul ar trebui să afle factorii care au cauzat eroarea, cum ar fi ventilația, temperatura mediului, ventilația, puterea de sarcină și așa mai departe pentru a evita ca aceasta să se întâmple din nou.

11. Orientări privind eșecul

Dacă unitatea încă nu funcționează după utilizarea tuturor măsurilor de mai sus, poate exista unele defecțiuni în circuit. Vă rugăm să-l returnați furnizorului pentru întreținere.

12. GARANTIE

Noi luăm garanția de un an de la data achiziției. În timpul perioadei de garanție, orice defecțiune cauzată de calitatea produsului nostru, compania noastră va repara unitatea gratuit. Dar oricare dintre următoarele condiții nu este acoperită de garanție.

1.Cutia distorsionata, deteriorata sau schimbata, iar piesele interioare deteriorate din cauza loviturii sau scaderii exterioare.

2.O conexiune de polaritate inversă (pozitivă la negativă)

3.Demontat sau reparat unitatea de către o persoană non-acordat.

4. Unitatea a fost deteriorată prin instalare sau metodă de funcționare incorectă

Tiszta szinusz hullám áramváltó

Modellszám: PS-600DAR

1.Rövid

Az áramváltó egy fejlett eszköz az áramváltás, és képes ad Önnek AC áramot átalakított DC áramforrásból. Nem csak autókban, hajókban és kempingben használható, hanem vészhelyzetben is használható, amikor az áram kimarad.

Az inverter hatékony és biztonságos használata érdekében kérjük, telepítse és használja megfelelően. Kérjük, olvassa el alaposan az utasítást a készülék telepítése és használata előtt.

2. Figyelmeztetés és biztonság

1) Olvassa el a kézikönyvet, mielőtt használná, és tartsa a jövőbeli hivatkozásra.

2) tartsa távol a napfény, fűtési forrás, nedvesség vagy nedves környezet

3) Az inverter esetében a működés során felmelegedik, kérjük, tartsa távol az olyan anyagot, amely nem áll ki a magas hőmérsékleten, mint például a ruházat, az hálózsák és a szőnyeg.

4) A teljesítményinverter célja, hogy használja a negatív földi elektromos rendszer! Ne használjon pozitív földi elektromos rendszerekkel (a modern autók, RV-k, teherautók és hajók negatív föld).

5) Ne szétszerelje az egységet véletlenszerűen, tűzt vagy elektromos sokkot okozhat.

6) Tartsa távol az invertert a gyerekektől, és ne engedje meg nekik, hogy játsszanak az egységgel.

7) Az áramváltó AC áramot ad ki, mint közmű áramot, kérjük, kezelje a kimeneti terminált olyan gondosan, mint az otthoni AC aljzatot. Ne helyezzen más dolgokat a kimeneti terminálba, kivéve az elektromos készülék csatlakozóját. Veszélyet vagy tűzt okoz, ha rossz módon használja.

8) Csatlakoztassa le az akkumulátort és az invertert, ha az egység nem használható.

3. Műszaki adatok
4. A fejlett mikroprocesszor vezérlésének használata
5. Intelligens hűtés: A ventilátor akkor kezd működni, ha a terhelési teljesítmény nagyobb, mint 100w, nem működik, ha nincs terhelés vagy kis terhelés.
6. USB kimenettel, amely táplálkozhat a hordozható eszközhöz USB portoval.
7. Bemeneti feszültség tartománya: 10-15V DC (névleges teljesítmény 12VDC
8. Kimeneti feszültség: 220V-240V AC, 50Hz
9. Kimeneti hullámforma: Tiszta szinusz hullám (THD ≤3%).
10. Folyamatos teljesítmény: 600W
11. feszültségteljesítmény: 1200W
12. Hatékonyság: 90 %
13. USB kimenet: 5 VDC Max.1A
14. Bemeneti túlfeszültség kikapcsolása: 15VDC ± 0,5V
15. Bemeneti alfeszültségi kikapcsolás: 9,5VDC ± 0,5V
16. Bemeneti alfeszültségriasztás: 9.8VDC ± 0.3V
17. Hőmérséklet-védelem: 65 ± 5 ℃
18. Túlterhelési védelem: 660W ± 60W
19. Nincs terhelési áram: 0,7A
20. biztosíték: 40A * 2 autó biztosíték
21. munkahőmérséklet: 0 ~ 40 ℃
22. Tárolási hőmérséklet: -10 ~ 45 ℃
23. alkatrészek listája
24. hátsó panel

1) DC bemeneti terminálok (+)

2) DC bemeneti terminálok (-)

3) Hűtési ventilátor

4) földző terminál

5) Biztonságtartó

2. Első panel

1) áramkapcsoló

2) AC kimenet

3) Teljesítményjelző

4) Meghibásodási mutató

5) távvezérlő interfész vezetékekkel

6) USB port

3. Szerelési lyuk
4. távvezérlő doboz

1) Teljesítményjelző

2) áramkapcsoló

3) távvezérlő interfész vezetékekkel

4) Távoli kábel

5. Telepítési útmutató
6. A szerelés pozíciója

Először is gondoskodjon arról, hogy elegendő hely van az inverter telepítéséhez, míg a telepítési helynek meg kell felelnie a következő követelményeknek:

 (1) Szárítás: Tartsa távol az invertert a víztől vagy más cseppő folyadékoktól

 (2) Hűvös: képes működni környezeti hőmérsékleten 0-40 ℃, lehetőleg 10-25 ℃, a lehető legalacsonyabb hőmérséklet ezen a tartományon belül

 (3) Jól szellőztetett: tartson egy bizonyos távolságot az inverter minden oldalától, hogy elkerülje a termék szellőzőnyílásainak blokkolását.

 (4) Tiszta: Ne telepítse a termékeket a helyszínre poros, falap vagy más részecskék, különben a részecskék a termék belsejében, amikor a hűtőventilátor működik, ami befolyásolja a normális működést.

 (5) Az inverterek és az akkumulátorok csatlakoztatásakor íveket vagy szikrákat termelnek, így nem szabad olyan gyúlékony tárgyak körül lenniük, mint a benzin, az alkohol stb.

2.Az inverter telepítése

4 csavarokkal csavarozott az inverter biztonságosan a stabil platformon, amely támogathatja a nehéz terméket, mint például a padlót, asztalt vagy rögzítést tartóval, mivel az egység nagy teljesítményű és elég nehéz.

3. Telepítése a távvezérlő doboz

1) Nyisd ki a távoli doboz tetejét.

2) Rögzítse a távvezérlő dobozt Alsó helyzetben, mint például a fal, asztal.

3) Telepítse vissza a távoli doboz felső borítóját.

4) Képes legyen felakasztani a vezérlődobozt a falba 2 csavarokkal 40 mm távolságra.

5) Jól csatlakoztatott a doboz és az inverter a távvezérlő kábel.

Megjegyzés: a termék egyénileg is használható, mint normális tiszta szinusz hullámú inverter távirányító nélkül.

6. Használat
7. Az inverter használata

1) Ellenőrizze az akkumulátor kimeneti feszültségét és kapacitását, hogy meggyőződjön arról, hogy a termék követelményeinek megfelelő.

2) Csatlakoztassa az akkumulátort és az inverter DC kábelt, és biztosítsa, hogy a polaritás ne forduljon és jól csatlakozzon.

3) Hosszú nyomja meg az inverter vagy a távirányító kapcsolóját több mint 0,5 másodpercig, majd később engedje el, ha az inverter vagy a távirányító doboz jelzője bekapcsolódott, ez azt jelenti, hogy az inverter normálisan működik. Ez a módszer elkerülheti az egység hatékony bekapcsolását interferencia vagy hibák miatt.  („ON” kapcsolása a PS-600DA-ra)

4) Kapcsolja ki az elektromos készülékeket és csatlakoztassa az elektromos készüléket az inverter AC kimeneti aljzatába. Ezután kapcsolja be az elektromos készüléket használatra.

5) Az inverter belső hűtőventilátorok addig nem működnek, amíg a terhelési teljesítmény nem éri el a körülbelül 200 wattot.

6) Kapcsolja ki az invertert és a távirányítót, hogy ne működjön. Ekkor mind az inverter, mind a távvezérlő jelzőfényei kikapcsolódnak. Az inverter nem tölti ki az akkumulátort, amikor kikapcsolódik.

2.Hogyan használja az USB kimenetet

Az USB kimenet stabil 5V DC feszültséget biztosít; a maximális áram 1000MA, amely közvetlenül áramot adhat a hordozható eszköznek USB portoval.

7. Akkumulátor használata

Az akkumulátor használati ideje az akkumulátor kapacitásától (AH) és a csatlakoztatott terhelés teljesítményétől (W) függ, a számítási módszer a következő: Idő (órák) = akkumulátor kapacitása (AH) x akkumulátor kimeneti feszültsége (V) x hatékonysági arány ÷ használt elektromos teljesítmény (W)

Például a 12V DC bemeneti inverter a 12V akkumulátort használja, ha az akkumulátor kapacitása 200AH, és ebben az időben az inverter 600W teljesítményterhelést vezet, a hatékonysági arány 90% -os, amikor az akkumulátor teljes, a fenti képlet szerint az akkumulátor használati ideje = 200 (AH) x12 (V) X0,9÷600 (w) = 3,6 (óra). Ez azt jelenti, hogy az akkumulátor 2,16 órán át használható.

8. Soft start technológiával

A fokozatos feszültségnövekedés az inverter indítása során. Ez megszünteti a nagy indítási áramokból eredő összes leállítást, ami könnyebbé teszi a nagy induktív terhelések indítását.

Javasoljuk, hogy először kapcsolja be a nagy induktív terheléseket, például az elektromos szerszámokat és a kapacitív terheléseket, majd egy darabig később kapcsolja be az invertert. A soft start működik.

9. A kimeneti hullámforma

A kimeneti hullámforma ennek az inverternek a Pure Sine Wave, amely sokkal tisztább, mint a közmű által ellátott AC villamos energia; tiszta szinusz hullám alkalmazható

Sok terhelés, mint például a lineáris adapter, a kapcsoló tápegység, a transzformátor, a motor és így tovább.

A módosított hullámformával összehasonlítva az induktív terhelések, például a hűtőszekrény és az elektromos ventilátorok esetében a tiszta szinusz hullámforma javíthatja a teljesítménytényezőt és az akkumulátor felhasználási arányát, és hatékonyan csökkentheti a készülékekből származó munkazaj A kapacitív terhelések esetén, mint például a laptop adaptere, a tiszta szinusz hullám csökkentheti a munkaközben lévő áramot, és csökkentheti a zavarokat, hogy növelje a megbízhatóságot és a termék élettartamát.

10. Védelmi funkció

1) feszültségriasztás alatt:

Amikor a bemeneti egyensúlyi feszültség alacsonyabb, mint 9,8 V, a buzzer hangja időszakosan, hogy emlékeztesse, hogy az inverter hamarosan belép az aláfeszültségvédelembe. Értesítés az adatok mentésére, ha számítógépet használ.

2) feszültségvédelem alatt:

Az inverter automatikusan kikapcsol, ha a bemeneti DC feszültség alacsonyabb, mint 9,5 V. A buzzer folyamatosan hangzik, a zöld fény kikapcsolva, a piros fény bekapcsolva. Kérjük, kapcsolja ki az invertert, és töltse fel az akkumulátort, mielőtt újra használná.

3) Túlfeszültségvédelem:

Az inverter automatikusan kikapcsol, ha a bemeneti DC feszültség meghaladja a 15V-ot. A buzzer folyamatosan hangzik, a zöld fény kikapcsolva, piros fény bekapcsolva. Kérjük, kapcsolja ki az invertert, és állítsa be a bemeneti feszültséget a megengedett tartományra, mielőtt újra használná.

4) Túlterhelési védelem:

Az inverter automatikusan kikapcsol, és a buzzer folyamatosan hangzik, ha a terhelési teljesítmény magasabb, mint a névleges teljesítmény. Kapcsolja ki az invertert, és használja újra a felesleges terhelés eltávolítása után.

5) Rövidzárat védelem:

Az AC kimenet rövidzárás esetén automatikusan kikapcsolódik. A probléma megoldása után visszaállítja.

6) Hővédelem:

Az egység működés során felmelegedik. Ha a hőmérséklet meghaladja a 65°C-ot, az inverter automatikusan kikapcsolódik. Ezután a buzzer hang folyamatosan, és a zöld fény ki van kapcsolva, a piros fény be van kapcsolva. Kérjük, kapcsolja ki az invertert, és folytassa a használatát, miután az inverter természetesen lehűl a normális hőmérsékletre. Eközben a felhasználónak meg kell találnia a hibát okozó tényezőket, mint például a szellőzés, a környezeti hőmérséklet, a szellőzés, a terhelési teljesítmény és így tovább, hogy elkerülje, hogy újra megtörténjen.

11. Hibás iránymutatások

Ha az egység még mindig nem működik az összes fenti intézkedés alkalmazása után, talán vannak hibák az áramkörben. Kérjük, visszaadja a beszállítónak karbantartásra.

12. Garancia

A vásárlás napjától számított egy éves garanciát kapunk. A garanciai időszak alatt a termékminőségünk által okozott bármilyen hiba esetén cégünk ingyenesen javítja az egységet. De az alábbi feltételek bármelyike nem tartozik garanciára.

1.A doboz torzított, sérült vagy megváltozott, és a belső alkatrészek sérültek a külső ütés vagy csökkenés miatt.

2.A fordított polaritás kapcsolat (pozitív a negatív)

3. Az egység szétszerelése vagy javítása nem engedélyezett személy által.
4. Az egység rossz telepítés vagy működési módszer miatt sérült meg

Чист синусова вълна мощност инвертор

Номер на модела: PS-600DAR

1.Кратко

Нашият инвертор на мощност е усъвършенстван инструмент за преобразуване на мощност и може да ви осигури променлива мощност, преобразувана от източник на постоянно захранване. Може да се използва не само в автомобили, кораби и къмпинги, но и в спешни случаи, когато свърши електричеството.

За да използвате инвертора ефективно и безопасно, моля, инсталирайте и използвайте го по правилен начин. Моля, прочетете внимателно инструкцията, преди да инсталирате и използвате устройството.

2. Предупреждение и безопасност

1) Прочетете ръководството преди да го използвате и го запазете за бъдеща референция.

2) Дръжте далеч от слънце, източник на отопление, влага или влажна среда

3) Случаят на инвертора ще се нагрява по време на работа, моля, държете далеч от материала, който не може да издържи на висока температура, като дрехи, спална чанта и килим.

4) Нашият инвертор за мощност е предназначен да се използва с отрицателната електрическа система! Не използвайте с положителни наземни електрически системи (съвременните автомобили, RV, камиони и лодки са отрицателни наземни).

5) Не демонтирайте устройството случайно, това може да причини пожар или електрически удар.

6) Дръжте инвертора далеч от децата и не им позволявайте да играят с устройството.

7) Инверторът на мощност ще изхвърли променливото захранване като комунално захранване, моля третирайте изходния терминал толкова внимателно, колкото вашият домашен променлив гнездо. Не поставяйте нищо друго в изходния терминал, освен щепката за електрически уреди. Ще доведе до опасност или пожар, ако се използва по грешен начин.

8) Изключете батерията и инвертора, ако устройството не се използва.

3. Спецификации
4. Използване на усъвършенствано управление на микропроцесора
5. Интелигентно охлаждане: Вентилаторът започва да работи, когато мощността на товара е по-голяма от 100w, не работи, когато няма товар или малко товар.
6. С USB изход, който може да захранва преносимото устройство с USB порт.
7. Диапазон на входното напрежение: 10-15V DC (номинална мощност 12VDC)
8. Изходно напрежение: 220V-240V AC, 50Hz
9. Изходна вълна форма: Чиста синусова вълна (THD ≤3%).
10. непрекъсната мощност: 600W
11. Пренапрежение мощност: 1200W
12. Ефективност: 90%
13. USB изход: 5 VDC Max.1A
14. Входно прекалено напрежение изключване: 15VDC ± 0.5V
15. Изключване на входното под напрежение: 9.5VDC ± 0.5V
16. Входна аларма за поднапрежение: 9.8VDC ± 0.3V
17. Защита от температура: 65 ± 5 ℃
18. Защита от претоварване: 660W ± 60W
19. Не натоварване токове: 0.7A
20. предпазител: 40A * 2 автомобилен предпазител
21. Работна температура: 0 ~ 40 ℃
22. Температура на съхранение: -10 ~ 45 ℃
23. Списък на части
24. Задният панел

1) DC входни терминали (+)

2) DC входни терминали (-)

3) Охлаждащ вентилатор

4) Заземен терминал

5) Притежател на предпазителя

2. Преден панел

1) Преключвател за захранване

2) AC изход

3) Показател за мощност

4) Показател за неизправност

5) Интерфейс за дистанционно управление с тел

6) USB порт

3. Монтажна дупка
4. Кутия за дистанционно управление

1) Показател за мощност

2) Превключвател за захранване

3) Интерфейс за дистанционно управление с тел

4) Дистанционен кабел

5. Насоки за инсталация
6. Позицията на монтиране

Първо се уверете, че има достатъчно място за инсталиране на инвертора, докато мястото на инсталиране трябва да отговаря на следните изисквания:

 (1) Сушене: Дръжте инвертора далеч от вода или други течности, които капчат

 (2) Охлаждане: да може да работи при температура на околната среда при 0-40 ℃, за предпочитане при 10-25 ℃, възможно най-ниска температура в този диапазон

 (3) Добре вентилирано: поддържайте определено разстояние от всички страни на инвертора, за да избегнете блокиране на вентилационните отвори на продукта.

 (4) Чисти: Не инсталирайте продуктите на мястото с прах, дървени чипсове или други частици, в противен случай частиците, включени във вътрешността на продукта, когато вентилаторът за охлаждане работи, което трябва да повлияе на нормалната работа.

 (5) Инверторите и батериите, когато са свързани, ще произвеждат дъги или искри, така че не трябва да има около запалими предмети като бензин, алкохол и др.

2.Инсталиране на инвертора

Завъртен с 4 винта инвертора сигурно на стабилната платформа, която може да поддържа тежкия продукт, като например под, маса или монтаж с скоба, тъй като устройството е голяма мощност и доста тежко.

3. Инсталиране на кутията за дистанционно управление

1) Отворете горната част на дистанционната кутия.

2) Поправете кутията за дистанционно управление в долната част на позицията, като стена, настолен плот.

3) Инсталирайте обратно горния капак на дистанционната кутия.

4) Можете да окачите контролната кутия в стената с 2 винта с разстояние от 40 мм.

5) Добре свързана кутията и инвертора с кабеля за дистанционно управление.

Забележка: продуктът може да се използва и индивидуално като нормален чист синусова вълна инвертор без дистанционно управление.

6. Използване
7. Как да използвате инвертора

1) Проверете изходното напрежение и капацитета на батерията, за да се уверите, че е приложимо към изискванията на продукта.

2) Свържете батерията и DC кабела на инвертора и се уверете, че полярността не се обръща и е добре свързана.

3) Дълго натиснете превключвателя на инвертора или на дистанционното устройство за повече от 0,5 секунди и по-късно го пуснете, ако индикаторът за светлина на инвертора или на кутията за дистанционно устройство е включен, това означава, че инверторът започва да работи нормално. Този метод може да избегне ефективно включване на устройството поради смущения или всякакви грешки.  (Превключване "ВКЛЮЧЕНО" за захранване на PS-600DA)

4) Изключете електрическите уреди и включите електрическия уред в изходното гнездо на инвертора. След това включете електрическото устройство за използване.

5) Вентилаторите за охлаждане вътре в инвертора не работят, докато мощността на товарене не достигне до около 200 вата.

6) Изключете инвертора и дистанционното управление, за да спрете да работите. По това време индикаторските светлини както в инвертора, така и в дистанционното управление са изключени. Инверторът не разрежда батерията, когато е изключен.

2.Как да използвате USB изход

USB изходът може да осигури стабилно 5V DC напрежение; максималният ток е 1000MA, който може директно да осигури захранване на преносимото устройство с USB порт.

7. Използване на времето на батерията

Времето за използване на батерията зависи от капацитета на батерията (AH) и мощността на свързаното натоварване (W), методът за изчисляване е: Време (часа) = капацитет на батерията (AH) x изходно напрежение на батерията (V) x скорост на ефективност ÷ електрическа мощност на използването (W)

Както 12V DC входният инвертор използва 12V батерия, ако капацитетът на батерията е 200AH и в това време инверторът задвижва мощност от 600W, ефективността е 90%, когато батерията е пълна, според горната формула, времето за използване на батерията = 200 (AH) x12 (V) X0.9÷600 (w) = 3.6 (час). Това означава, че батерията може да се използва в продължение на 2,16 часа.

8. С технология за мек старт

Постепенното повишаване на напрежението по време на стартиране на инвертора. Това може да елиминира всички изключвания от високи стартови токове, което може да улесни стартирането при големи индуктивни натоварвания.

Препоръчваме ви да включите големите индуктивни натоварвания като електрически инструменти и капацитивните натоварвания първо и известно време по-късно да включите инвертора. Мекото стартиране работи.

9. Формата на изходната вълна

Формата на изходната вълна за този инвертор е Pure Sine Wave, която е много като дори по-чиста от тази от променливото електричество, доставяно от комуналните услуги; чиста синусова вълна е приложима в

Много товари, като например линейен адаптер, превключващо захранване, трансформатор, двигател и т.н.

В сравнение с модифицираната форма на вълната, за индуктивни натоварвания като хладилник и електрически вентилатори, чистата синусова форма на вълната може да подобри своя коефициент на мощност и съотношението на използването на батерията и ефективно да намали работния шум от уредите. За капацитивни натоварвания като адаптер на лаптоп, чистата синусова вълна може да намали тока при работа и да намали смущенията, за да увеличи надеждността и живота на продукта.

10. Функция за защита

1) Под аларма за напрежение:

Когато входното постоянно напрежение е по-ниско от 9,8 V, бузерът звучи с периоди, за да напомни, че инверторът скоро ще влезе в защитата от под напрежение. Извести ви, за да запазите данните, ако използвате компютър.

2) Под защита от напрежение:

Инверторът автоматично ще се изключи, когато входното постоянно напрежение е по-ниско от 9,5 V. Бузерът звучи непрекъснато и зелената светлина е изключена, червената светлина е включена. Моля, изключете инвертора и презареждайте батерията, преди да я използвате отново.

3) Защита от свръхнапрежение:

Инверторът автоматично ще се изключи, когато входното постоянно напрежение е по-високо от 15V. Бузерът звучи непрекъснато и зелената светлина е изключена, червената светлина е включена. Моля, изключете инвертора и регулирайте входното напрежение в допустимия диапазон, преди да го използвате отново.

4) Защита от претоварване:

Инверторът автоматично се изключва и бузерът звучи непрекъснато, когато мощността на товара е по-висока от номиналната мощност. Изключете инвертора и го използвайте отново след премахване на излишното натоварване.

5) Защита от късо съединение:

Изходът на AC ще бъде автоматично изключен при късо съединение. Възстановява се след решаването на проблема.

6) Топлична защита:

Устройството ще се нагрява по време на работа. Ако температурата е по-висока от 65°C, инверторът автоматично ще се изключи. След това бузерът звучи непрекъснато и зелената светлина е изключена, червената светлина е включена. Моля, изключете инвертора и продължете да го използвате, след като инверторът се охлади до нормална температура естествено. Междувременно потребителят трябва да разбере факторите, причинили неизправността, като вентилация, температура на околната среда, вентилация, мощност на товара и т.н., за да избегне повторението.

11. Насоки за провал

Ако устройството все още не работи след използването на всички горепосочени мерки, може да има някои неизправности в веригата. Моля, върнете го на доставчика за поддръжка.

12. Гаранция

Ние взимаме гаранция от една година от деня на покупката. По време на гаранционния период, всякаква неизправност, причинена от качеството на нашия продукт, нашата компания ще поправи устройството безплатно. Всяко от следните условия обаче не е обхванато от гаранцията.

1.Кутията е изкривена, повредена или променена, а вътрешните части са повредени поради външния удар или падане.

2.A обратна полярност връзка (положително към отрицателно)

3.Размонтирано или ремонтирано устройство от лице, което не е предоставено.

4. Единицата е повредена от неправилна инсталация или метод на работа
